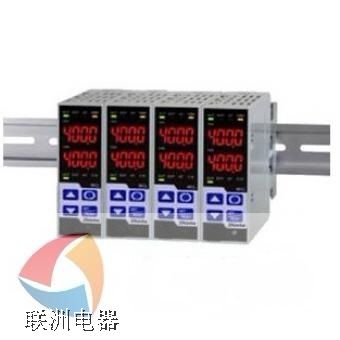

SHINKO雙通道數顯調節儀 WCL-13A系列
SHINKO日本神港雙通道數顯調節儀 WCL-13A系列商品描述：
產品特點：
1.軌道安裝的緊湊型調節儀；在30mm★85mm★108mm（包括機座）的空間內整合了2個調節單元；
2.節能型設計。能自動控制顯示器亮度，而且顯示器具有OFF功能；
3.每個通道的I/0可獨立選擇；
4.產品的規格可由用戶定義；
?雙通道調節儀規格
?控制器+定時器規格
?利用程序組合功能定義的規格
（1）差輸入、加輸入
（2）加熱、冷卻控制（CH2為冷卻控制）
（3）變送輸出（CH2的電流輸出為變送輸出）
（4）級聯控制（串級控制）
（5）外部模擬設定信號輸入
（6）1路輸入，2路輸出
5.輸入采樣周期（25ms，125ms，250ms）
6.可用USB數據線直接連接PC。
選型表：
| WCL - 1 3 A- □ □ / □ □ □, □ □ □ □ | ||||||||||||
| 控制動作 | 3 | | PID | |||||||||
| 報警輸出 | A | | 報警輸出*1 | |||||||||
| CH1控制輸出 | R | | 繼電器接點：1a | |||||||||
| S | | 無觸點電壓（驅動SSR）：12V DC±15% | ||||||||||
| A | | DC電流：4～20mA DC | ||||||||||
| CH2控制輸出 | R | | 繼電器接點：1a[或定時規格*2] | |||||||||
| S | | 無觸點電壓（驅動SSR）：12V DC±15% | ||||||||||
| A | | DC電流：4～20mA DC | ||||||||||
| CH1輸入 | M | | 多種輸入方式*3 | |||||||||
| I | | 紅外線熱偶*4 | ||||||||||
| CH2輸入 | M | | 多種輸入方式*3 | |||||||||
| I | | 紅外線熱偶*4 | ||||||||||
| P | | 電位計 | ||||||||||
| T | | 定時器規格*2 | ||||||||||
| 電源電壓 | | 100-240V AC（標準） | ||||||||||
| 1 | | 24V AC/DC*5 | ||||||||||
| 特選功能 | W(20A) | 單相 | 20A | 加熱器斷線報警 | ||||||||
| W(100A) | 100A | |||||||||||
| W3(20A) | 3相 | 20A | ||||||||||
| W3(100A) | 100A | |||||||||||
| A0 | 溫度報警，回路異常報警 | |||||||||||
| AW(20A) | 溫度報警，回路異常報警，加熱器斷線報警（20A） | |||||||||||
| AW(100A) | 溫度報警，回路異常報警，加熱器斷線報警（100A） | |||||||||||
| C5 | RS-485 | 串行通信 | ||||||||||
*1報警方式（9種和無報警動作）可用鍵操作選擇；
*2如果CH2輸入指定為定時器規格輸入，則CH2輸出為定時器規格輸出；
*3熱電偶（10種），RTD（2種），DC電流（2種），和DC電壓（4種）可用鍵操作選擇；對直流電流輸入，需在輸入端并50Ω電阻；
*4 8種紅外線熱偶輸入可用鍵操作選擇；
*5 100～240V AC電源電壓是標準規格；定制24V AC/DC電源電壓時，代碼后加注“1”。
