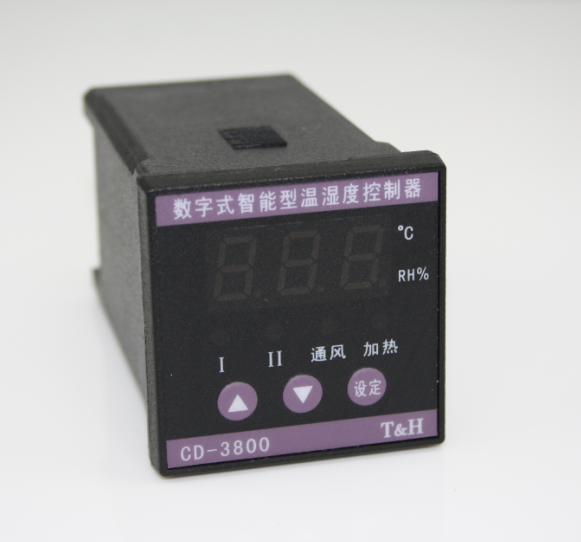

CD-3700和CD-3800數字式溫濕度控制器
CD-3700和CD-3800數字式智能型溫濕度控制器是專門為電力系統中各種高低壓開關柜、箱式變電站等柜體設備的內部環境進行控溫、除濕和防凝露保護而設計的測控儀表。特別適用于對溫濕度控制要求較高的配電柜、端子箱、操作機構箱、繼電保護柜和預裝式變電站等設備。
安裝方式：35mm卡軌式安裝、固定基座插入式安裝
外形和接線圖
CD-3700和CD-3800的功能和使用方法
1．將儀表插座安裝在卡軌上，按照本說明書步驟四的接線示意圖連接好傳感器、風扇、加熱器和儀表交流電源，確認無誤后將儀表插入插座并接通交流工作電源（為了保證儀表的安全，請首先斷開插座上的交流電源，再進行儀表的插拔和接線等操作）。
2．接通電源后儀表首先進行自檢，檢查LED顯示器和LED發光管工作是否正常，在此期間按“設定”按鍵將進入硬件測試模式，此時“Ⅰ”和“Ⅱ”同時點亮，每按一次“設定”鍵，可以手動輪流控制通風和加熱輸出，兩分鐘后自動退出硬件測試模式，進入溫度/濕度測控工作狀態。
注：在任何時候，同時按下“△”和“▽”鍵達1秒鐘，儀表將實現一次斷電功能！重新自檢！
3．儀表正常工作時，每隔3秒鐘輪流顯示柜體內溫度和濕度數據。當指示燈“Ⅰ”點亮時，表示顯示值為溫度；當指示燈“Ⅱ”點亮時，表示顯示值為濕度；通風工作時“通風”指示燈點亮；加熱工作時“加熱”指示燈點亮；溫度或濕度傳感器發生故障時，其相應的溫度和濕度數據顯示為“―――”。當溫度傳感器正常而濕度傳感器故障時，不再輪流顯示，而只顯示溫度。
4．當濕度傳感器發生故障時，取消濕度判斷控制功能；當溫度傳感器發生故障時，取消所有的溫濕度判斷控制功能。
5．加熱啟動條件：
1）溫度測量值≤溫度啟動加熱設定值 或
2）濕度測量值≥濕度啟動加熱設定值
加熱停止條件：
1）溫度測量值≥溫度啟動加熱設定值＋溫度控制回差 且
2）濕度測量值≤濕度啟動加熱設定值―濕度控制回差
注：只有當溫度≤48℃時才允許啟動加熱；當溫度≥50℃時無條件停止加熱。除此溫度和濕度分別根據各自的實際測量值進行獨立的啟動/停止加熱的判斷。
6．通風啟動條件：（當加熱器工作時，強制通風）
溫度測量值≥溫度啟動通風設定值
通風停止條件： 溫度測量值≤溫度啟動通風設定值―溫度控制回差
