ZR3-10阻容吸收器使用詳細介紹
一、概述
交流中壓3-35kV電力系統,對真空開關開斷產生的操作過電壓,專用的保護設備是阻容吸收器(又稱RC保護器)。可有效吸收真空開關開斷產生的截流過電壓和多次重燃過電壓,與避雷器并聯使用效果佳。
ZR3第二代阻容吸收器,是新一代的阻容吸收器。該產品為高頻震蕩吸收裝置,響應快、小電流響應好,與真空放電管達到了理想配合。不向電網提供附加接地電容電流,設計使用方便。采用四星型三相組合式接法,滿足我國電網實際情況,相間保護能力強。該產品干式設計、封閉結構、安全耐用、緊湊美觀。
二、型號定義
示例:ZR3-10
ZR3:設計序號
10:系統標稱電壓
Z:電機型(發電機、電動機用),其他還有P型(配電型)
三、使用環境
環境溫度:不高于+40℃,不低于-40℃;
電源頻率:50±2Hz;60±2Hz;
地震烈度:7度及以下;
Z大風速:35m/s;
安裝點空氣中無腐蝕性、爆炸性氣體或塵埃;
安裝點短時工頻電壓升高不得超過保護器額定電壓。

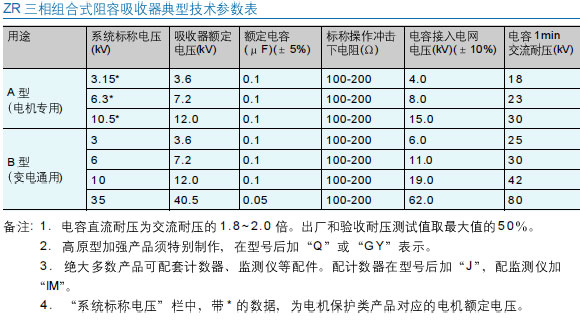

四、典型參數
五、安裝接線
本產品安裝于斷路器和被保護設備之間,戶內使用,直立安裝,不推薦其它安裝姿勢(倒置或側置等),產品采用高壓電纜引出接線。
本產品共4個外露端子,分別接A、B、C三相母排和接地。
本產品自帶的引出絕緣電纜標準長度600mm,若有特殊要求請在定貨時說明。
