GEFK/BYFK/RDFK系列智能低壓復合開關 無涌流電容投切器
一、產品概述
GEFK（同BYFK/RDFK系列產品）系列智能低壓復合開關是一種智能化環保型低壓電容投切元件，融合了可控硅和交流接觸器的優點。工作原理是將可控硅和繼電器并接，使復合開關在投切的瞬間具有可按硅過零投切的優點，又有在正常接通期間具有接觸器無功耗的優點。彌補了可控硅和交流接觸器在低壓無功補償應用方面的不足。
產品主要優點：
接到外部控制信號后，通過智能判斷，自動尋找Z佳投切點，保證過零投切，涌流小，觸點不燒結，能耗��；同時具有電壓民常保護、缺相保護、元件故障保護、運行指示等功能。
GEFK/BYFK/RDFK系列智能低壓復合開關與同類產品相比，其在涌流和安全可靠性方面大大提高。
產品分類
三相共補型：補償電容器的接線方式為三角形接法(用△表示)
三相分補型：補償電容器的接線方式為星形接法(用Y表示)

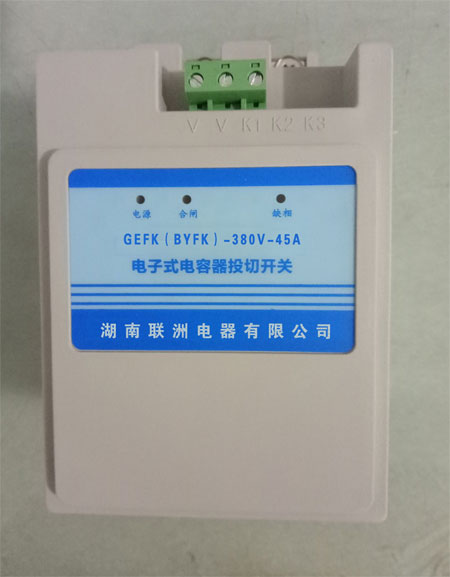

GEFK/BYFK/RDFK系列智能低壓復合開關
二、主要技術特點
1、保護功能
GEFK/BYFK/RDFK復合開關采用微處理器實時監控可控硅、繼電器以及輸入電源和負載的運行狀況，具有完善的保護功能。電壓故障缺相保護：系統電壓缺相供電時，開關拒絕閉合；接通后若出現缺相則自動斷開。電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；接通后若出現缺相則自動斷開。自診斷故障保護：系統自動監控可控硅、繼電器的運行狀態，若出現故障，則拒絕閉合或自動斷開�？蛰d保護：未接負載時開關拒絕閉合。
停電保護：接通后，若遇突然停電，自動斷開。
2、功耗小
GEFK/BYFK/RDFK復合開關可控硅和繼電器只在投切瞬間耗電，平時不耗電，從而實現節能降耗。
3、工作安全性
GEFK/BYFK/RDFK復合開關的所有控制輸入信號與內部電路經安全隔離，同時采用先進的智能控制技術和專利器件，與同類產品相比，在涌流和安全可靠性方面具備極高的性能優勢。
三、技術指標
1、工作環境條件
相對溫度：-25℃～+55℃； 相對濕度：40是地，20%～90%；
2、額定工作電壓、電流
電 壓：380V/220V
允許偏差：三相電壓同步變化不大于±20%
失直度：小于5%，波形為正弦波
頻 率：50Hz±5%
電 流：40A，63A，80A
3、使用壽命：20萬次
4、相數：三相，單相
5、額定容量：共補三相額定容量10kvar到30kvar; 分補每相額定容量5kvar到10kvar
6、整機功耗：≤1.5VA
7、接觸壓降：≤100mV
8、接點耐壓：≥1600V AC
9、響應時間：≤300ms
10、每次接通與關斷時隔：≥1秒
11、連續兩次接通間隔：≥180秒
12、安全保護功能：a.電壓故障缺相保護 b.電源電壓缺相保護 c.自診斷故障保護 d.空載保護 e.停電保護
13、絕緣等級：在正常大氣條件下≥10MΩ
14、啟動電壓：直流4~32V
15、輸入阻抗：≥6.8kΩ
16、導通阻抗：≤0.003Ω
17、涌流：小于額定電流2倍
18、運行指示：工作指示燈：開關閉合后點亮。 故障指示燈：開關故障后點亮。
