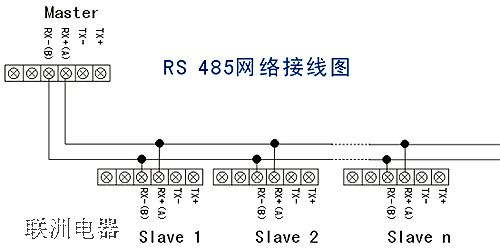

485多設備接線圖及通訊線布線原則
多個458設備和單個485設備通訊需要考慮的問題更多，所以需要將有可能會碰到的問題從原理上作分析，包括485多設備接線、選線、通訊。
485設備通訊線布線原則
485總線由于其布線簡單，穩定可靠從而廣泛的應用于視頻監控，門禁對講，樓宇報警等各個領域中，但是，在485總線布線過程中由于有很多不完全準確的概念導致出現很多問題�，F在將一些錯誤的觀念作出一些澄清。
1、485信號線不可以和電源線一同走線。在實際施工當中，由于走線都是通過管線走的，施工方有的時候為了圖方便，直接將485信號線和電源線綁在一起，由于強電具有強烈的電磁信號對弱電進行干擾，從而導致485信號不穩定，導致通信不穩定。
2、485信號線可以使用屏蔽線作為布線，也可以使用非屏蔽線作為布線。由于485信號是利用差模傳輸的，即由485+與485-的電壓差來作為信號傳輸。如果外部有一個干擾源對其進行干擾，使用雙絞線進行485信號傳輸的時候，由于其雙絞，干擾對于485+，485-的干擾效果都是一樣的，那電壓差依然是不變的，對于485信號的干擾縮到了Z小。同樣的道理，如果有屏蔽線起到屏蔽作用的話，外部干擾源對于其的干擾影響也可以盡可能的縮小。
485設備通訊連接用什么通訊線？
1、選擇使用普通的超五類屏蔽雙絞線即網線也可以。由于原材料價格上漲，導致現在市場上的線材魚龍混雜，有不良商人利用某種合金來頂替銅絲來做網線，在外面鍍銅以蒙混客戶。具體區別方法：看網線截面，如果是銅色的話，就是銅絲，如為白色，則是用合金以次充好。合金一般比較脆，容易斷，而且導電性遠不如銅絲，很容易在工程施工中造成問題。標準的485線，其為屏蔽雙絞線，傳輸線不是像網線那樣為單股的銅絲，而是多股銅絲絞在一起形成一根線，從而即使某根小銅絲斷掉，也不會影響整個的使用。
2、485布線規范是必須要手拉手的布線，一旦沒有借助485集線器和485中繼器直接布設成星型連接和樹形連接，很容易造成信號反射導致總線不穩定。很多施工方在485布線過程中，使用了星型接線和樹形接線，有的時候整個系統非常穩定，但是有的時候則總是出現問題，又很難查找原因，一般都是由于不規范布線所引起的。
3、485總線必須要接地。在很多技術文檔中，都提到485總線必須要接地，但是沒有詳細的提出如何接地。嚴格的說，485總線必須要單點可靠接地。單點就是整個485總線上只能是有一個點接地，不能多點接地，因為將其接地是因為要將地線（一般都是屏蔽線作地線）上的電壓保持一致，防止共模干擾，如果多點接地適得其反。可靠接地時整個485線路的地線必須要有良好的接觸，從而保證電壓一致，因為在實際施工中，為了接線方便，將線剪成多段再連接，但是沒有將屏蔽線作良好的連接，從而使得其地線分成了多段，電壓不能保持一致，導致共模干擾。
485通訊連接需不需要120歐姆終端電阻？
無論選擇什么樣的線纜，盡可能采用總線架構，減少星形聯接，分支線盡可能短，盡量采用菊花鏈的連接方式，即總線接到第一個結點，再跳到下一個結點。未接設備的分支線Z好從總線上移除，否則易形成干擾�？偩�的Z末端如果接收信號不佳，可加120歐的電阻跨接在信號線兩端。中間設備不要加，否則會加大線路損耗，減少設備數量和距離。
