DXN-T DXN-Q35KV帶電顯示裝置的說明書
DXA 系列高壓帶電顯示閉鎖裝置是根據電力系統“五防”要求而設計的一種新型防止電氣誤操作的裝置。適用電壓等級為40.5～550KV，頻率為50/60Hz的高壓電氣設備或線路上，該裝置能及時反映高壓設備帶電狀態，提供輸出信號（通過電磁鎖）對相關操作機構進行強制閉鎖。該裝置安裝在GIS金屬封閉組合電器上，防止誤操作，對保障人身、設備安全起著重要作用。
本裝置采用非接觸（感應）式高壓帶電檢測手段，具有狀態自檢及智能化的自適應調節功能，產品設計先進、結構合理、安全可靠、維護方便。 帶電顯示器是一種直接安裝在室內電氣設備上，直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置。當設備帶有運行電壓時，該顯示器顯示窗發出閃光，警示人們高壓設備帶電，無電時則無指示。
由三個傳感器和一個顯示器經導線連接組成。顯示器適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況，還可于電磁鎖配合，實現強制閉鎖開關手柄﹑閥門等。和強制閉鎖均受同一高壓信號所控制，但電路系統又是相互獨立﹑互不干擾，只要高壓回路帶電，即使顯示電路和閉鎖電路同時出故障，電磁鎖仍處于閉鎖狀態，達到防止誤操作，誤入帶電間隔。
使用環境和條件
1、使用環境：溫度 -25℃～+40℃，特殊地區不低于-35℃；海拔高度不超過1000M
2、大氣條件：空氣相對濕度日平均值不大于95%RH，月平均值不大于90%RH；水蒸氣壓力日 平均值不超過2.2KPa，月平均值不超過1.8KPa
3、環境條件：無明顯污穢，無易燃、易爆，化學腐蝕和鹽霧場所。
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量
醴陵聯洲電器有限公司主營產品有：儀器儀表：電力儀表、溫濕度儀表、通訊儀表、智能網絡儀表、各種數顯儀表、交流表、直流電表。電力傳動：通用變頻器、矢量變頻器、迷你變頻器、軟啟動器、IGBT模塊。電力電容：自愈式低矸壓并聯電容器、慮波電容器。工業控制系統：電力監控、電流監控系統、溫濕度監控系統、485通訊軟件、物聯網平臺。
“聯洲出品，###佳品！”是我們一直以來堅持的信念，我們一直相信沒有信念的企業和沒有信念的人是無法成就夢想的，所以請相信我們，我們的產品可信，可靠！我們每一位員工都對自己手上的產品有信心，因為我們的態度是要做就做好，要么就不做。
本裝置采用非接觸（感應）式高壓帶電檢測手段，具有狀態自檢及智能化的自適應調節功能，產品設計先進、結構合理、安全可靠、維護方便。 帶電顯示器是一種直接安裝在室內電氣設備上，直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置。當設備帶有運行電壓時，該顯示器顯示窗發出閃光，警示人們高壓設備帶電，無電時則無指示。
由三個傳感器和一個顯示器經導線連接組成。顯示器適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況，還可于電磁鎖配合，實現強制閉鎖開關手柄﹑閥門等。和強制閉鎖均受同一高壓信號所控制，但電路系統又是相互獨立﹑互不干擾，只要高壓回路帶電，即使顯示電路和閉鎖電路同時出故障，電磁鎖仍處于閉鎖狀態，達到防止誤操作，誤入帶電間隔。
使用環境和條件
1、使用環境：溫度 -25℃～+40℃，特殊地區不低于-35℃；海拔高度不超過1000M
2、大氣條件：空氣相對濕度日平均值不大于95%RH，月平均值不大于90%RH；水蒸氣壓力日 平均值不超過2.2KPa，月平均值不超過1.8KPa
3、環境條件：無明顯污穢，無易燃、易爆，化學腐蝕和鹽霧場所。
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量
醴陵聯洲電器有限公司主營產品有：儀器儀表：電力儀表、溫濕度儀表、通訊儀表、智能網絡儀表、各種數顯儀表、交流表、直流電表。電力傳動：通用變頻器、矢量變頻器、迷你變頻器、軟啟動器、IGBT模塊。電力電容：自愈式低矸壓并聯電容器、慮波電容器。工業控制系統：電力監控、電流監控系統、溫濕度監控系統、485通訊軟件、物聯網平臺。
“聯洲出品，###佳品！”是我們一直以來堅持的信念，我們一直相信沒有信念的企業和沒有信念的人是無法成就夢想的，所以請相信我們，我們的產品可信，可靠！我們每一位員工都對自己手上的產品有信心，因為我們的態度是要做就做好，要么就不做。
醴陵聯洲電器有限公司地處中國中部，距省會長沙90多公里，株洲40多公里是東西公路網鐵路網的必經之地，交通十分便利。

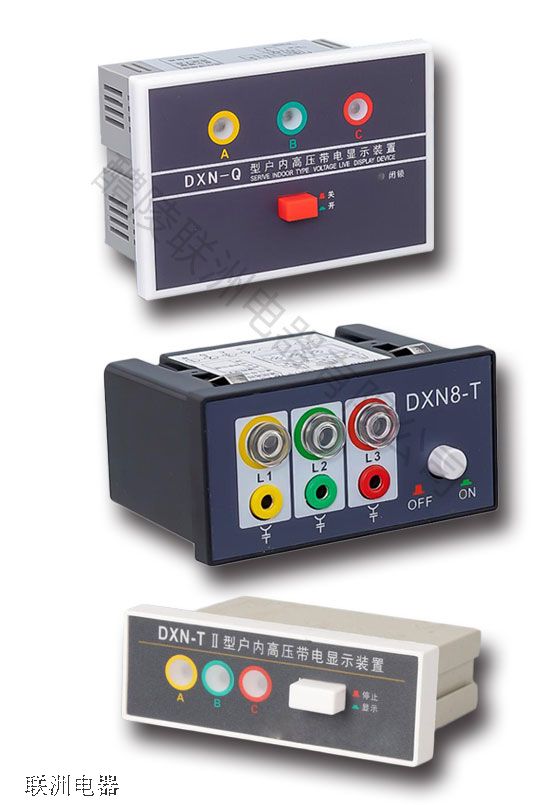

DXN-T帶電顯示器(同GSN-T,DXN-10T,GSN-10T,DXN-12T,DXN-35T型,10KV,戶內高壓帶電顯示裝置,可含傳感器,柜內電磁鎖)
DXN-T帶電顯示器是一種直接安裝在室內電氣設備上,直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置.當設備帶有運行電壓時,該顯示器顯示窗發出閃光,警示人們高壓設備帶電.無電時則無指示.一般安裝在進線母線、斷路器、主變、開關柜、GIS組合電器及其它需要顯示的是否帶電的地方.戶內高壓帶電顯示裝置由三個傳感器和一個顯示器經導線連接組成。適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況。
DXN-T執行標準
DL/T538 《高壓帶電顯示裝置》
DL/T593《高壓開關設備和控制設備標準的共用技術要求》
JB/T10305 《3.6KV~40.5KV高壓設備用戶內有機材料支柱絕緣子條件》
GB/T7354 《局部放電測量》
驗電/核相
DXN-T顯示器上的驗電／核相端口提供外接檢測端口，需要配合驗電／核相器DXN-C使用。
驗電／核相器插入到驗電端的接地端口和其它相序端口，若有顯示表示測試相序帶電。
驗電／核相器插入到兩臺開關設備驗電端的同一相序，若沒有顯示表示測試的相序相同。
