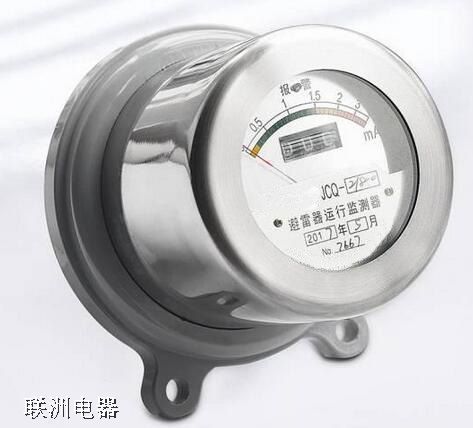

在線監測儀JCQ-2、JCQ-10/600的說明書
型號：JCQ-10/600、JCQ-10/800、JCQ-10/1000、JCQ-20/1500、JCQ-20/2000
Z大尺寸ф×H×Lmm 170×185×227(172×190×245)
Z大重量6.0(6.4) kg
參照外形圖進行安裝，運行監測器串聯在避雷器與地之間，安裝時， 先將監測器M10×40螺栓安裝在避雷器底座附近，便于測試和觀察的位置上，連接好接地母線，然后將高壓出線端用M10×30螺栓和母線連接在避雷器絕緣底座上的兩個ф15的安裝孔上。 安裝后的監測器不應有明顯的傾斜現象。此時，記下計數器指示的數字，或調至零位，即可投入運行。電網通電后記錄泄漏電流值（毫安表讀數）以便以后進行比較分析。
1、監測器在投入運行之前和運行1～2年之后，應進行一次簡易的現場檢測，其項目是：(1)用萬用表測量監測器高壓出線端對地之間的電阻值。 在萬用表電池電壓足夠的情況下，監測器應在數十KΩ。 不應有短路或斷路等現象，否則，泄漏電流測量功能將失效。
(2)用簡易方法檢測監測器的動作性能。 用1000V搖表一只，600V10μF電容器二只，并聯連接。 檢驗步驟：先轉動搖表對電容器充電，等待充電穩定后，在保持搖表轉速的情況下，斷開充電回路，再迅速將充好電的電容器對監測器兩端放電一次，計數器應記錄一次，連續試驗10次均能準確可靠地動作，則認為監測器動作性能良好，否則，可能有問題，應進行檢修或更換。
2、監測器上的指針如不指在零位，用戶又需要調零時， 可按第1條的第(2)項進行調零，也可以把計數器上已有的數字作為記錄的起始基數，累計避雷器的動作次數。
3、監測器投入運行后，記錄毫安表的讀數， 以便于監測器將來定期巡視記錄的讀數時進行對比、分析（避雷器表面狀況與泄漏電流有很大關系，數據分析時應注意）。
4、從線路卸下監測器時，應先用導線將監測器的高壓端可靠接地， 然后拆下監測器，檢修完畢后，經檢測合格后才能裝回去，再把接地導線拆掉。 如違反本規定有可能造成對操作人員人身安定的危害。
5、安裝時請注意，監測器高壓端的引線拉力不大于100N，底板上的6只M6×20螺栓，不得隨意松動，以免破壞產品密封。
6、用戶在遵守規定條件下使用，自發貨之日起兩年內， 如有制造質量不良而不能使用者，本廠負責“三包”。
