軟啟動器起動自動切換到旁路接觸器后是否還工作？

軟啟動器作為三相異步電動機的啟動裝置，主要負責電機的軟起動、運行監控與控制、軟停止等業務。熟悉軟啟動器或是使用過軟啟動器的朋友對此一D不會陌生。可是同樣作為電工，還是有許許多多的人不熟悉軟啟動器，甚至都沒聽說過這個產品。

Z近，聯洲技術中心接到這樣一個電話，此電工咨詢問到：軟啟動器起動自動切換到旁路接觸器后是否還工作？其實答案很簡單，但還是要解釋軟啟動器其中的工作原理。

通常軟啟動器需要和一個旁路接觸器一起配合才能正常工作，按啟動按鍵后，軟啟動器開始啟動工作，電流由小變大，電壓也由小變大，電機轉速?gòu)?開始慢慢變快，當電機轉速達到額定轉速后，電機的電流也降至額定電流以下，這時軟啟動器就完成了啟動過程，需要將運行電流交至旁接接觸器，于是旁路接觸器動作并接通，此時就相當于將軟啟動器的進線和出線短接了。這樣軟啟動器中的可控硅也就沒有電流流過了，因?yàn)樗欢搪妨恕?/p>

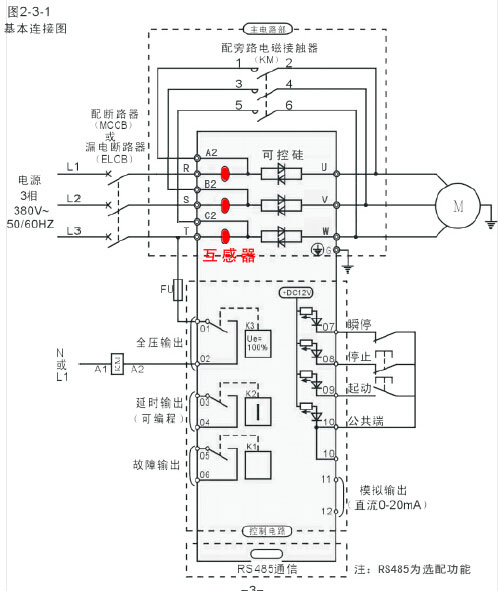

軟啟動器接線圖 原理圖

軟啟動器接線圖 原理圖

也就是說，軟啟動器起動自動切換到旁路接觸器后，軟啟動器里面的主要功率元件是不工作了的！

但是，旁路接觸器是由誰來控制它呢？還是由軟啟動器來控制它的吸合與斷開，上圖中的三個紅色部分就是互感器，即使軟啟動器被短路了，可是并沒有把互感器短路，因?yàn)榛ジ衅鞅徊恐迷谇岸恕Ｓ辛嘶ジ衅鞯拇嬖冢簿涂梢詴r(shí)時地監測電機運行時的電流了，三相電流都可以實時地感應出來，電壓也可以，因?yàn)檐泦?dòng)器里面的主板電路有專門的測控功能。

當監測到電機電流異常時就可以控制接觸器斷開，從而保護電機。其他電流相關的保護功能也同樣能實現，如三相電流不平衡，過載、過流、堵轉、過熱等，另外，電壓異常也可以得到保護，更重要的是這些保護功能還可以通過參數設置來達到不同要求的場合。
