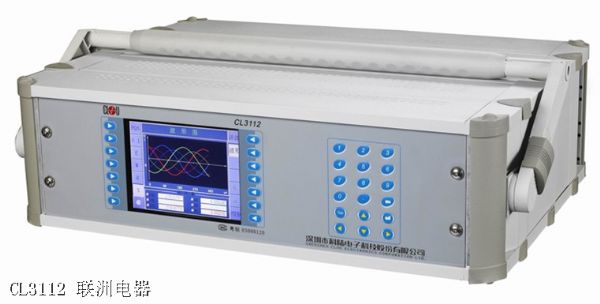

CL3112三相多功能標準表儀表檢定裝置

CL3112三相多功能標準表是一種電能表檢定裝置、儀表檢定裝置，適用于電網公司計量測試中心、供電公司計量部門、國家各級計量測試機構和質檢部門。

CL3112

主要功能

*可依次以UA/UB/UC/IA/IB默認相位為相位基準，可顯示實時相量圖

*可實時顯示各相電壓幅度、電流幅度、電壓相位、電流相位、各相功率相角、功率因數、頻率、不對稱度等Z

*可對每相電壓、電流的失真度進行測量；并對2~64次諧波進行分析處理，顯示各次諧波分量大小，同時能直觀顯示諧波棒圖

*能實時測量顯示單相/三相的畸變波有功功率及電能,基波有功功率及電能，分次諧波有功功率及電能

*有電能脈沖輸入端口，可實時檢測各種有功電能表，無功電能表，視在電能表等

*配備有RS232接口，RS485接口，網絡接口，可與PC機聯機通訊

產品特點

*采用65K色/分辨率640 x 480真彩液晶屏幕,以點陣方式提示操作及顯示各種測量數據

*測量范圍廣:電壓30V<U<720V;電流25mA<l<120A(0.02級精度保證）

*電壓，電流具有多量程，各個量程可測量到上限的120%,各量程之間自動切換，也可設置手動量程

*可測量2〜64諧波功率，諧波電能

*有標準電能脈沖輸出，脈沖常數自動設置,也可手動設置

*允許被檢電能表的電能脈沖常數含四位小數

*能測里電能計量裝置的不對稱度，功率穩定度，電能綜合誤差及標準偏差等

技術指標(RD:讀數RG:置程)

輸入電壓測量
電壓測量量限	A相小電壓測量 1.5V、3V、7.5V、15V、30V量程自動切換； A/B/C三相大電壓 60V、120V、240V、480V、600V量程自動切換。
電壓測量范圍	（0—120%）RG
電壓測量分辨率	0.001%RG
電壓測量準確度	0.02%RD（30V≤U≤720V，Ua、Ub、Uc、Un端子輸入）； 0.05%RD（0.75V-30V，Ua、Un端輸入小電壓測量)。
輸入電流測量
電流測量量限	10mA、20mA、50mA、0.1A、0.2A、0.5A、 1A、2A、5A、10A、20A、50A、100A（量限自動切換）
電流測量范圍	（0—120%）RG
電流測量分辨率	0.001%×檔位
電流測量準確度	0.02%RD (25mA≤I≤120A)；0.1%RD(2mA≤I＜25mA)；
輸入功率測量
有功功率測量準確度
正弦波有功功率	±0.02%RD（30V—720V，25mA—120A，PF≥0.5）；
畸變波有功功率	±0.02%RD（30V—720V，25mA—120A，基波PF=1）；
基波有功功率	±0.5%RD（30V—720V，25mA—120A，PF≥0.5）；
2-64次諧波有功功率	±0.5%RD（30V—720V，25mA—120A）；
諧波總有功功率	±0.5%RD（30V—720V，25mA—120A）。
無功功率準確度
正弦波無功功率	±0.02%RD（30V—720V，25mA—120A，PF≥0.5）；
視在功率準確度
正弦波視在功率	±0.02%RD（30V—720V，25mA—120A）；
電能測量
有功電能測量準確度
正弦波有功電能	±0.02%（30V—720V，25mA—120A，PF≥0.5）；
畸變波有功電能	±0.02%（30V—720V，25mA—120A，基波PF=1）；
基波有功電能	±0.5%（30V—720V，25mA—120A，PF≥0.5）；
2-64次諧波有功電能	±0.5%（30V—720V，25mA—120A）；
諧波總有功電能	±0.5%（30V—720V，25mA—120A）。
無功電能測量準確度
正弦波無功電能	±0.02%（30V—720V，25mA—120A，PF≥0.5）；
無功電能測量準確度
正弦波視在電能	±0.02%（30V—720V，25mA—120A）；
相位測量
相位測量范圍	0.00°—359.99°
相位測量分辨率	0.0001°
相位測量準確度	0.01°(電流≥25mA,電壓≥30V )
頻率測量
頻率測量范圍	40Hz—70Hz
頻率測量分辨率	0.0001Hz
頻率測量準確度	0.005Hz
功率因數測量
功率因數測量范圍	-1.0—0—+1.0
功率因數測量分辨率	0.0001
功率因數測量準確度	0.0002
電能脈沖輸出（電能脈沖為TTL/CMOS兼容電平輸出）
Z高脈沖輸出頻率	50kHz。
輸出電流	大于20mA。
默認脈沖輸出頻率	900Hz---50KHz。
電能脈沖輸入
被校電能表脈沖常數（r/kWh）輸入范圍	0.0001—9999999999999；
校驗圈數設置范圍	1—3999999999。
Z高接收脈沖頻率	50kHz。
其它指標
工作電源電壓范圍	AC220V±15%，50/60Hz；
功耗	小于120VA。
預熱時間	＜30分鐘。
工作溫度	20℃—30℃；相對濕度
相對濕度	≤85%，無腐蝕性氣體。
尺寸	600mm×420mm×220mm
整機重量	20kg
