PS194P-9X1和PS194P-9X4功率表接線圖
功率表分為單相功率表和三相功率表，標題中的PS194P-9X1和PS194P-9X4代表的分別是單相和三相功率表，有功功率表。主要用于需要測量顯示有功功率的配電柜中。學過物理的都知道公式W=UI*COS%的意思，所以功率表都需要電流和電壓的接入它才能算出功率值。

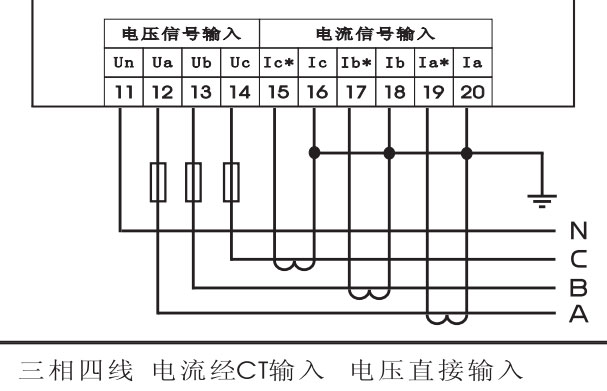

回到具體的儀表產品，它是如何接線呢？我們通過功率表接線圖來理解：

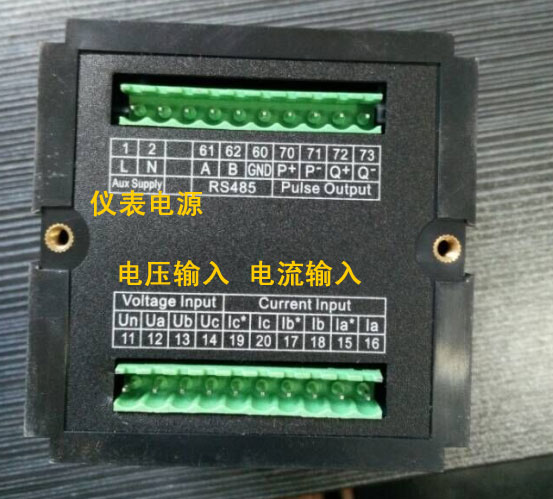

PS194P-9X1和PS194P-9X4功率表本身需要輔助電源它才能正常工伯，另外接入線路的電壓和電流它才能正確地顯示出有功功率值。
