SDD194E系列多功能電力儀表選型與技術參數

概述

  SDD194E系列多功能電力儀表是一種用于電力系統、工礦企業、公共設施、智能樓宇的電力質量監測的理想設備。是一種具有可編程、顯示、數字通訊和電能脈沖輸出功能的多功能電力僅表:它能測量所有的常用電力參數,如電網中的電流、 電壓、頻率、有功、無功功率、功率因素以及電能等。該產品并具備完善的通訊功能,實現現場顯示和遠程RS- 485數字接口:非常適合各種控制系統聯網管理。

SDD194E系列多功能電力儀表

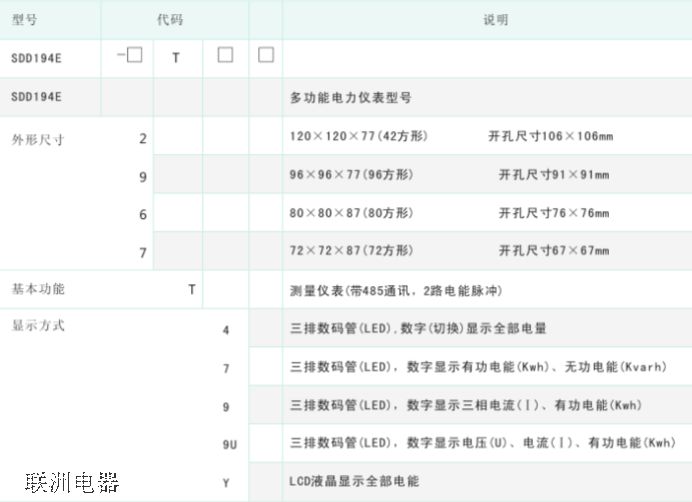

型號定義

SDD194E系列多功能電力儀表選型與技術參數

技術參數

性能 參數
  網絡 三相三線、三相四線
      電壓               電流
額定值 AC100V、400V口大于400V需外接PT  AC 1A、5A 大于5A需外接CT
過負荷 持續:1.2倍瞬時: 10倍/10s     持續:1.2倍瞬時: 10倍/10s
功耗 <1VA (每相)            <0.4VA (每相)
阻抗 ≥500kΩ              <2mΩ
精度 RMS測 量,精度等級0.5(可選0.2級)
頻率 45~ 60Hz,精度0.01Hz
功率 有功、無功、視在功率,精度0.5級
諧波 (擴展功能)
電能 四象限計量,有功精度0. 5級,無功精度1. 0級(可選0. 2級)
顯示 可編程、切換、循環(LED/LCD) 顯示
電源 工作范圍 AC220V土10% 可選AC/DC85~ 265V
功耗 ≤5VA
輸出 數字接口 RS-485、MODBUS-RTU協議
脈沖輸出 2路電能脈沖輸出,光耦繼電器
開關量輸入 4路開關量輸入,遠源干接點方式(可選)
開關量輸出 4路開關量輸出,固態繼電器(可選)
模擬量輸出 4路模擬量輸出,4~20mA/0~20mA (可選)
環境 工作環境 -10 ~ 55°C
儲存環境 -20 ~ 75°C
安全 耐壓 輸入/電源>2kV,輸入/輸出>2kV,電源/輸出>1kV
絕緣 輸入、輸出、電源對機殼> 50MΩ
