KM-GBP-B-12.7-J過電壓保護器使用說明介紹
一、概述:

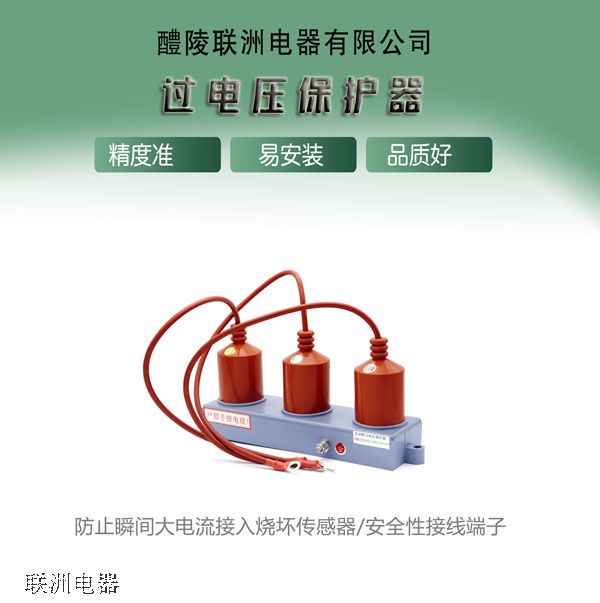

KM-GBP-B-12.7-J過電壓保護器產品為復合絕緣,結構小巧緊湊、整體全封閉成型。選用優質金屬氧化物閥片,工作特性高、安全方便。特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用,或直接安裝在小型箱式變電站內。
二、用途及執行標準:
本KM-GBP-B-12.7-J過電壓保護器產品使用于交流中壓3~66kV電力系統,用于防止主要由真空開關產生的操作過電壓對電力設備的侵害,同時兼有防雷的功能。
三、選型:
用 戶 可 根 據 被 保 護 電 器 設 備 的 不 同 選 用 相 應 的 過 電 壓 保 護 器 , 電 壓 等 級 有 :3.3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。
四、結構特點和安裝尺寸:
KM-GBP-B-12.7-J過電壓保護器采用四星形接法,過電壓保護器A、B、C、D分別采高壓電纜引線,大大縮小了相間距離。由于采用對稱結構,其中任意三個可分別接A、B、C三相,另一相接地。
3、6、10kV系統戶內型TBP安裝尺寸 35kV系統戶內型TBP安裝尺寸 電機中性點TBP安裝尺寸
五、接線方式:
六、型號說明:
KM-GBP-B-12.7-J,為電站型,7.6KV電壓,帶計數功能的過電壓保護器,(J:為帶計數器)。
七、用途:
KM-GBP-B-12.7-J過電壓保護器主要用于電廠和工廠用電系統,保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備,限制雷電過電壓和操作過電壓,對電器設備起到可靠的保護作用。
使用條件:
1.常規產品正常使用條件如下
(1)環境溫度:-40℃;-±50℃
(2)海拔高度:不超過3000m; 風速不超過35m/s;
(3)電源頻率:58~62Hz(60Hz系統)、48~52Hz(50Hz系統);安裝場所的空氣中不應含化學腐蝕氣體、蒸汽、爆炸性塵埃
(4)長期施加的工頻電壓不得超過保護器持續運行電壓;對有間隙產品,安裝點短時工頻電壓升高不得超過保護器額定電壓
(5)長期使用于以下異常條件,保護器需特別制作,定貨時應說明
